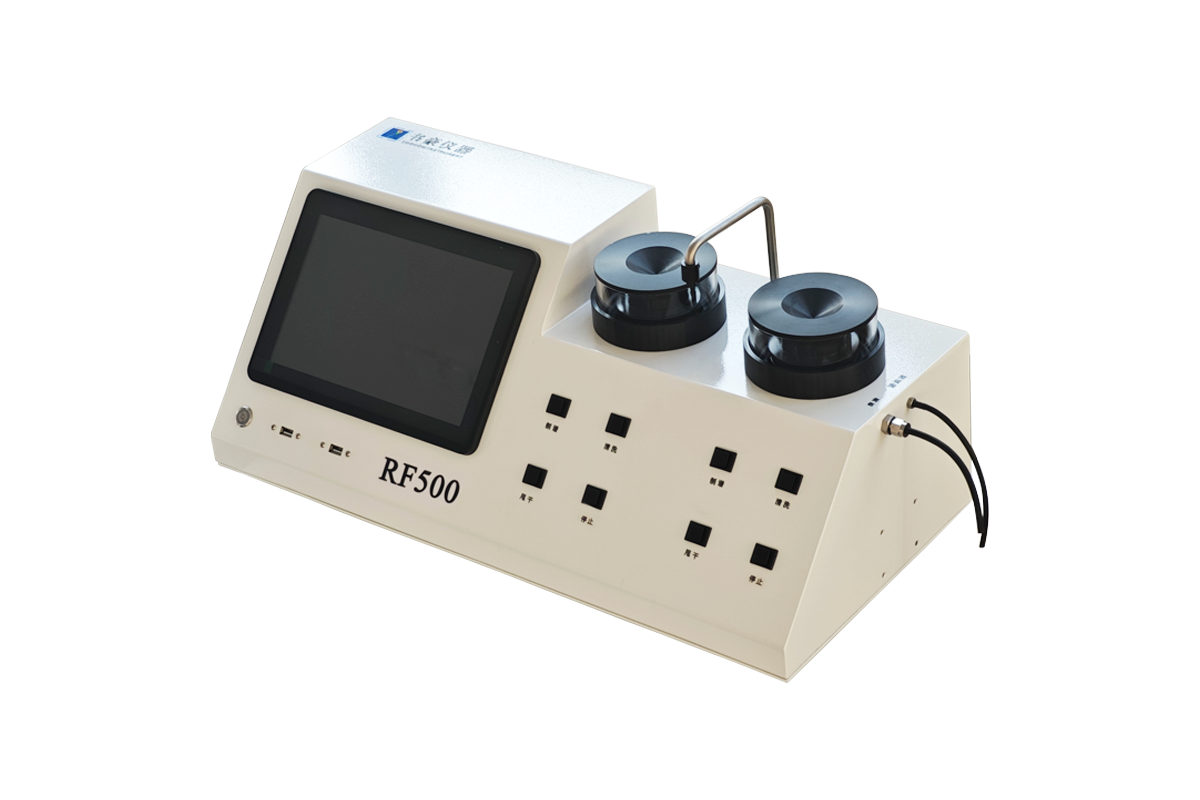

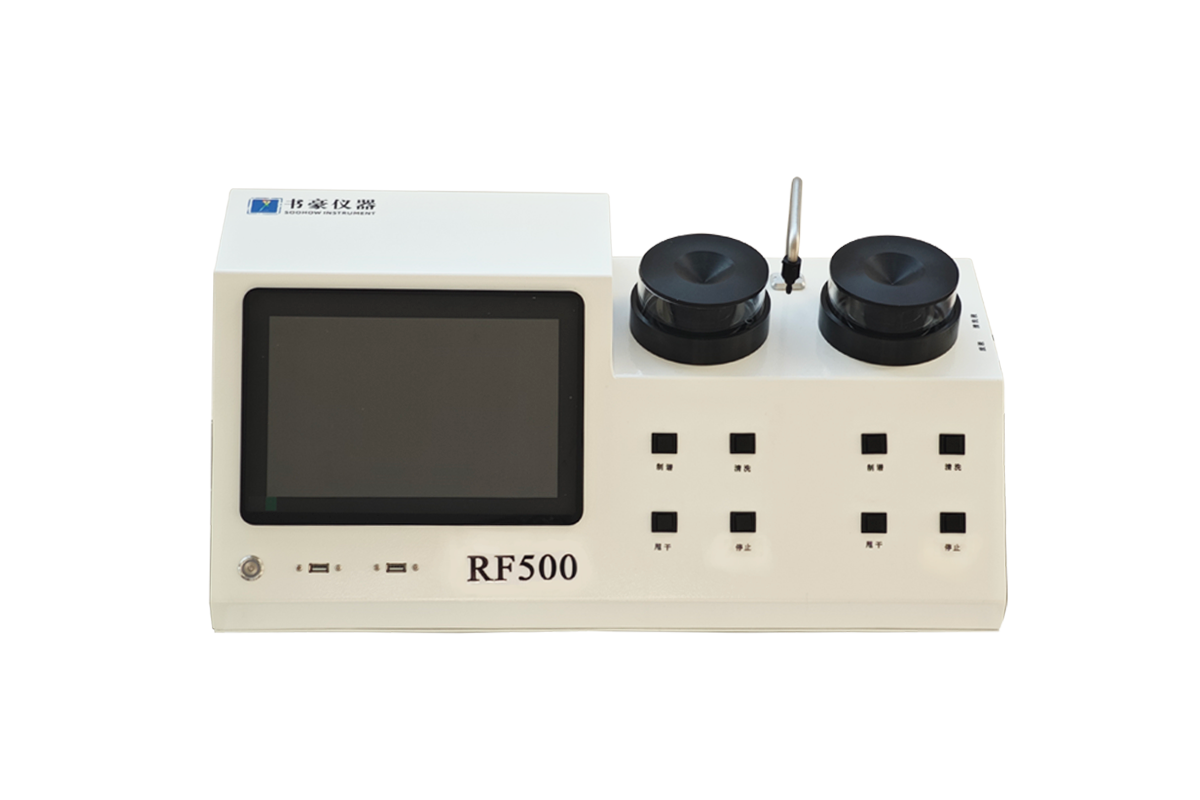

RF500双联旋转式铁谱仪是一种新型的设备运行工况油液分析仪器，满足NB/T 51068-2017《煤矿在用油设备齿轮油铁谱分析方法（旋转式铁谱法）》和Q-SH.J 014-2010《煤矿设备油液铁谱分析技术标准》它是利用高场强梯度磁场，将设备润滑油（或其他液体介质）中磨损产生的铁磁性和顺磁性颗粒沉积在玻璃基片(谱片）上，并按磁场力分布排列成铁磁线图谱。双联旋转式铁谱仪采用双磁头设计，极大地提高了制谱效率和对各种污染油样的耐受力，特别适用于被严重污染了油液的定性、定量铁谱分析，再利用铁谱显微镜对磨粒进行大小、形状、尺寸、色泽、表面纹理等物理特征进行观察，进而统计磨粒数量、识别磨损类型，从而得出设备的磨损状态。
应用领域
RF500双联旋转式铁谱仪可用于：
1、分析诊断设备运行使用的工况状况，预报机械设备因磨损而产生的故障；
2、鉴定润滑油的使用性能，判断其使用是否正常；
3、制定新机器的跑合规范，提高设备可靠性运行的性能；
4、采集设备运行的隐型性故障发生的根源性参数，用于摩擦磨损机理的研究；
5、达到降低设备运行故障率、延长设备的使用寿命的目的。
1. 磨粒沉积区磁场梯度分布为100～1000 Gs，工作点最高磁感应强度≥600 Gs；
2. 大面积磁头颗粒沉积区域，磁头内圈内径11.5±0.5mm，宽度0.5±0.2mm；磁头中圈内径Ф19.0±0.5mm，宽度0.5±0.2mm；磁头外圈内径（29.0±0.5mm，宽度 0.5±0.2mm）；
3. 磁头具有三档工作转速，默认转速制谱档75rpm/min，清洗档150rpm/min，甩干档200rpm/min，各档转速均可在一定范围内调节；
4. 测量范围：0μm～3000μm；
5. 磁头工作时的径向跳动<±100μm，端面全跳动<±100μm；
6. 谱片玻璃基片尺寸：55*55*0.17(mm)；
7. 磨粒在谱片平面上沿沉积环等几率均匀沉积，基本无重叠现象，等几率沉积有效样本区≥47mm2，其中内环等几率沉积样本区≥9mm2；
8. 重现性误差：8个显微镜视野定性铁谱均值误差＜10%，4个显微镜视野定量铁谱均值误差＜15%；
9. 尺寸：700mm*280mm*240mm；
10. 重量：约14kg；
11. 电源：220±10%VAC、50Hz，配备24V 6A电源适配器；
12. 功耗：＜150W。

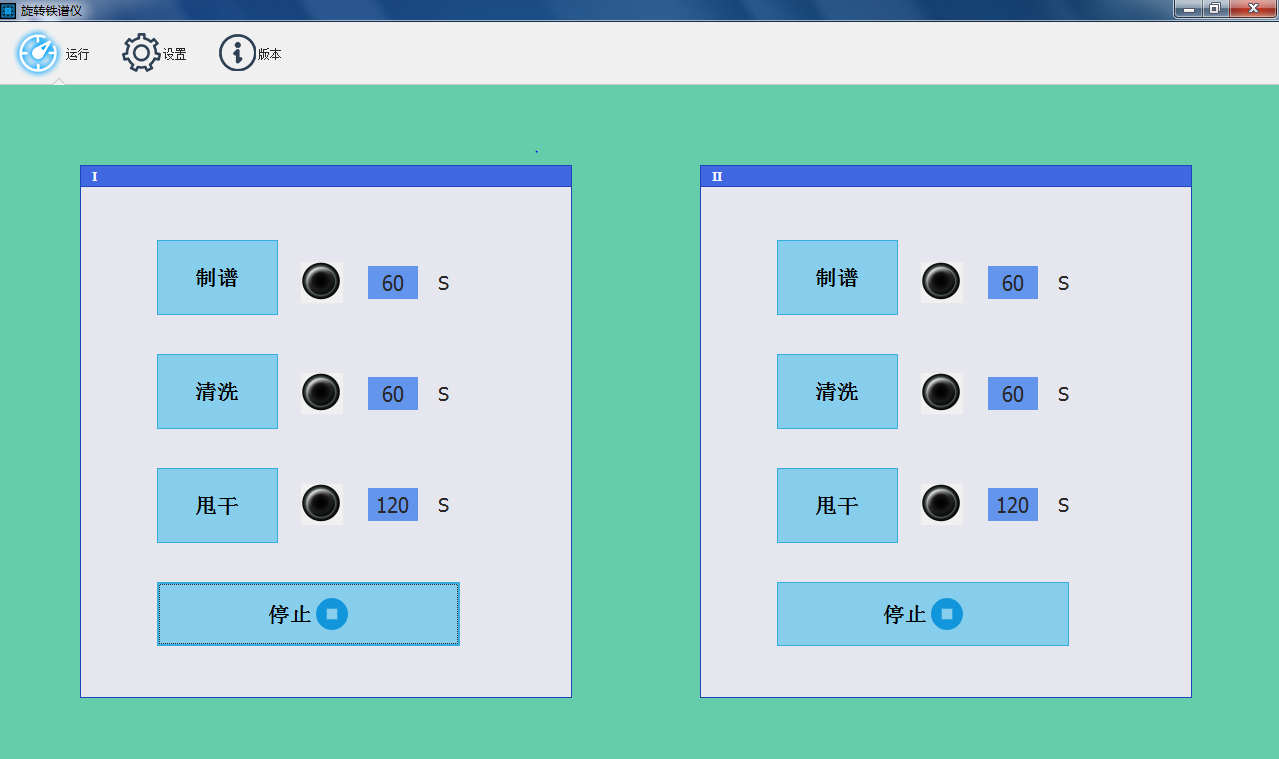

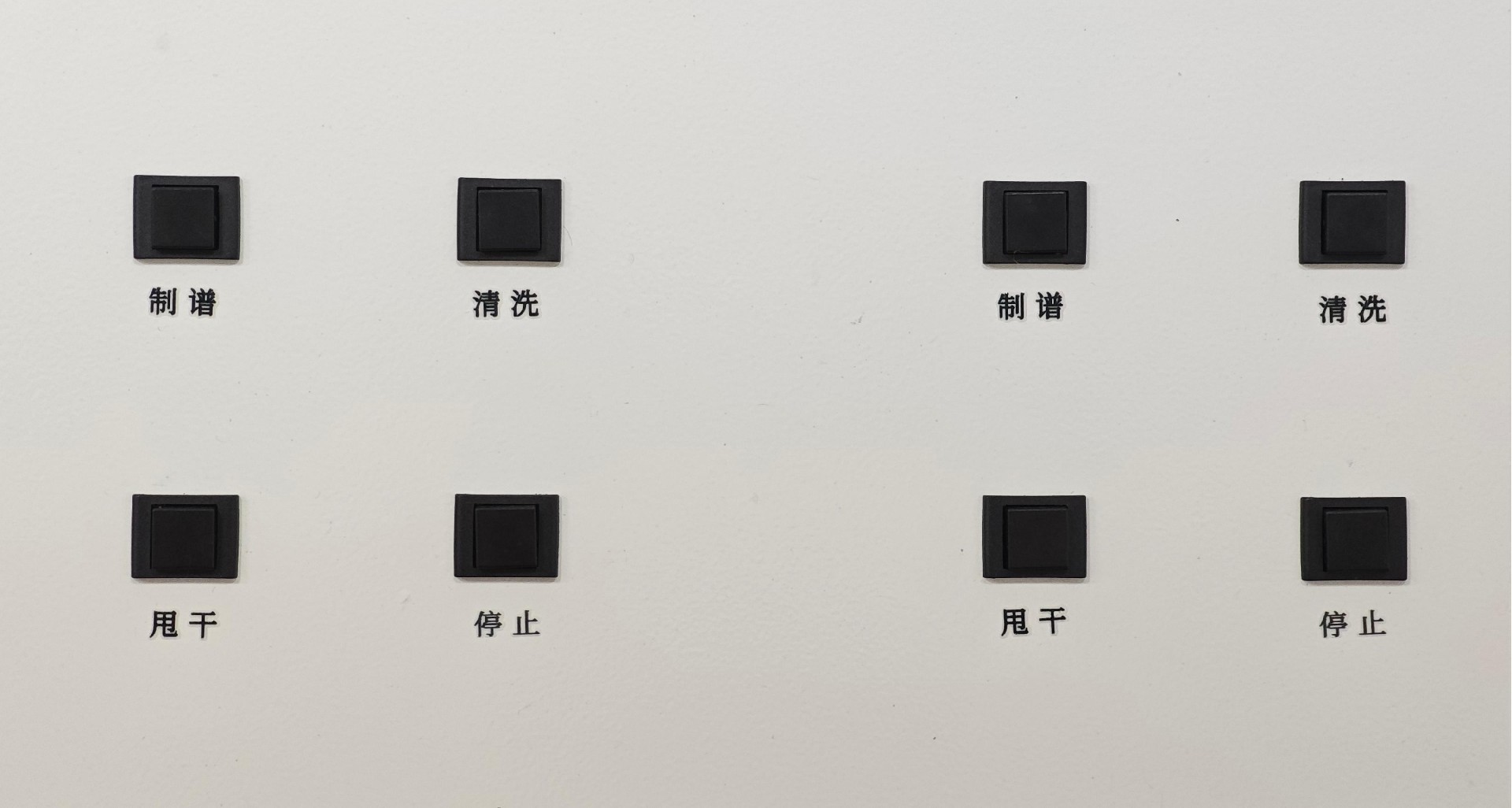

1. 同时配备实体按键和10.1寸LCD液晶触控屏；
2. 制谱通道：双通道同步制谱，相互独立；
3. 配有谱片自动安装及固定装置；
4. 双路步进电机控制信号输出，电机立工作，分别控制无干扰；
5. 带有计时功能，每种状态时间到即停；

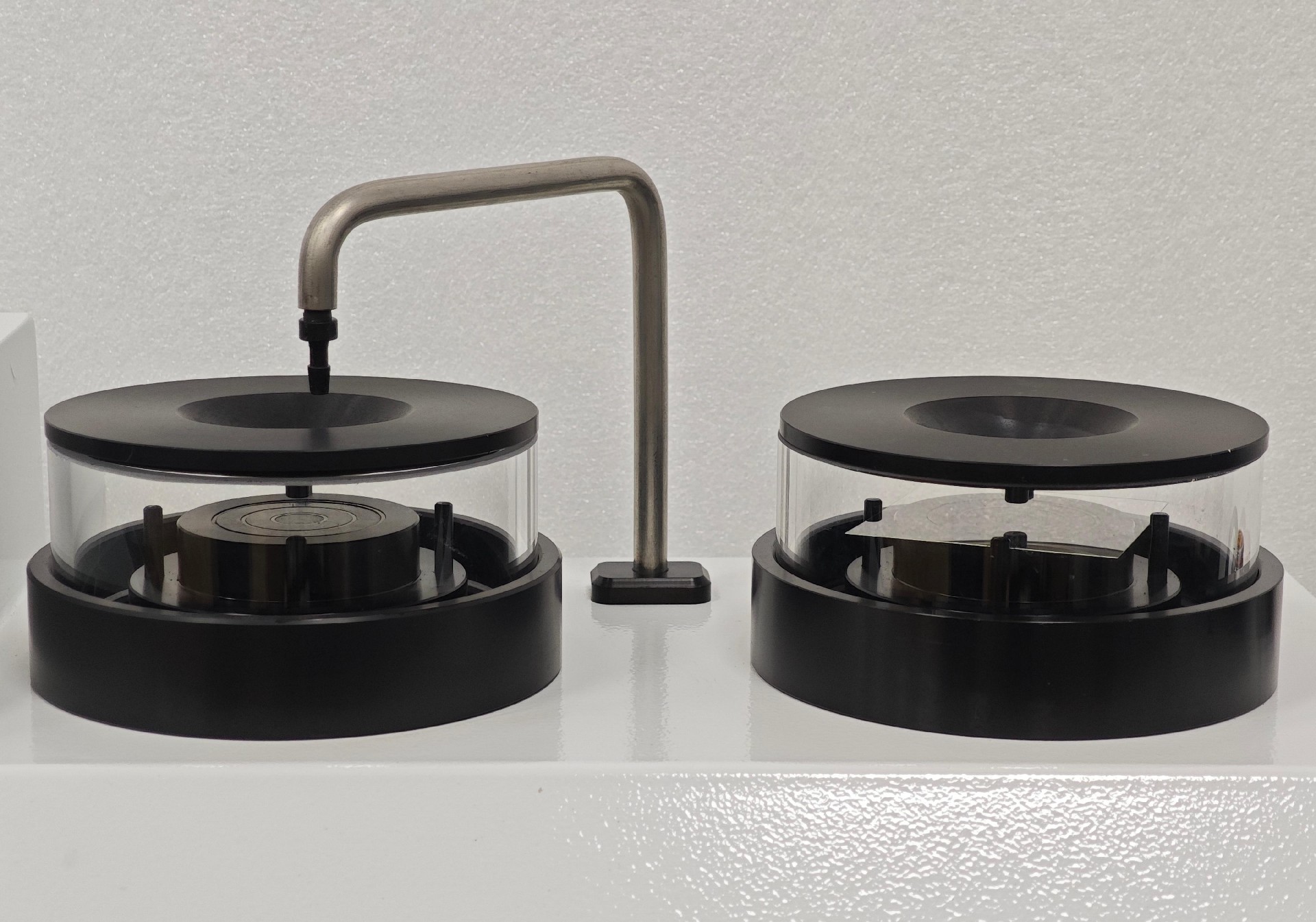

6. 双磁头设计，使制谱效率提高一倍；强磁力磁头设计，磨粒沉积效率高，设有内、中、外三圈同心磁环，沉积大、中、小三种不同尺寸磨粒；
7. 磁头转速可调，运转时间可调，以适用于不同粘度和污染油样；
8. 磨粒沉积区域大、可供分析的信息样品量大；
9. 清洗具有自动注入功能及装置，清洗速度可调；
10. 制谱、清洗、甩干具备计时功能，清洗液速度及清洗时间均可调；
11. 主动式泵送式废液回收，降低管路堵塞风险，提高回收效率；
12. 仪器具有停电保护和记忆功能，再次通电时可继续完成油样制谱；
13. 配置高分辨率双光路光学显微镜，1600万像素拍摄成像系统，台式电脑。
