行业应用 · 在用油分析
麻烦的是，多数设备还在按固定周期换油——到点就换。油还能不能用、机器里有没有异常，谁也说不清。在用油分析补的正是这一段：它替你看清油还剩多少寿命、机器里出了什么事、要不要现在动手。
什么是在用油分析
在用油分析，是对设备在用的润滑油、液压油或燃油取样检测，用数据回答两件事：油还能不能接着用，设备内部有没有异常的磨损或污染。
它和"化验室测新油"不是一回事。测新油看的是油合不合格；在用油分析看的是油用到现在变成了什么样——还能撑多久，要不要动手。
它也常和换油指标混为一谈。GB/T 7607-2010《柴油机油换油指标》、GB/T 8028-2010《汽油机油换油指标》划的是一条底线，到了就得换；一次在用油分析盯的，是同一条曲线爬到这条底线前的那段过程——早期信号就藏在里面。
▍在用油里能读出哪些数据
一台仪器撑不起完整判断。光谱能查出"油里有铁"，却看不见十几微米以上的颗粒；颗粒计数器报"颗粒总量在涨"，又分不清是外面的粉尘还是内部剥落的金属。所以一次完整的在用油分析，得靠几类仪器互相补位。
| 仪器类别 | 能测什么 | 替你回答什么问题 |
| 油料光谱仪 | 油中油溶性元素：磨损金属、添加剂元素、污染物元素 | 铁、铜、铝在不在？添加剂还剩多少？硅是外来粉尘还是消泡剂？ |
| 台式与便携式油液颗粒计数器 | 按粒径分档计数，换算颗粒污染度等级 | 滤芯还撑得住吗？换油后清洁度验收达标了吗？ |
| 在线颗粒计数器 | 连续在线颗粒计数与等级输出，可设检测间隔 | 颗粒是持续在涨，还是偶发一次？ |
| 铁谱仪（分析式与直读式） | 磨损颗粒的磁场分离与谱片沉积 | 磨粒是细小薄片还是切片状？量有多大？ |
| 磨损颗粒图像采集系统、铁谱显微镜 | 颗粒形貌采集与自动分类 | 是正常滑动磨损、疲劳剥落，还是切削拉伤？ |
| 铁磁指数仪（PQ 指数）、铁量仪 | 铁磁性碎屑总量 | 铁是外部带入还是内部剥落？光谱漏掉的大颗粒有没有？ |
| 便携式运动粘度仪 | 透明与不透明油样的运动粘度 | 油是氧化变稠了，还是被燃油稀释变稀了？ |
| 卡氏水分测定仪、总碱值检测仪 | 微量水分、总碱值 | 水分进来了没有？碱值储备还够撑到下一个周期吗？ |
| 便携式密度计 | 液体密度与浓度 | 有没有混油、稀释或加错油品？ |
如何对在用油取样
取样错了，后面所有数据都白做。在用油分析对取样的要求，比很多人以为的严格。
• 取样点：从回油管路、过滤器前或主循环管路的固定位置取，别从油箱底部或油尺口抽。
• 取样时机：设备到正常工作温度、油在循环时取。
• 取样容器：用洁净专用取样瓶，一瓶一次，别从大桶分装后反复用。
• 编号与记录：样品编号、取样时间、运行小时数、上次换油时间，都要记。
• 取样频率：新设备或刚大修过的要加密，基线立起来后再按重要度定周期。
解读在用油样的四种方式
一份在用油分析报告摊开能有几十个数字，别嫌多——归归类就四条线，各回答一个独立问题。
▍元素光谱：谁在磨损，添加剂还剩多少
油料光谱仪用原子发射原理测元素。铁、铜、铅、铬往上走，能指到具体摩擦副；硅和铝一起升，多半是外面带进的粉尘；钙、锌、磷在变，说明添加剂正被消耗。依据有 GB/T 17476-2023、NB/SH/T 0865-2013 和 ASTM D6595-22。短板也明显：只测油溶性元素，粗颗粒会从眼皮底下漏过去。在用油分析靠它看元素，粗颗粒得另找线。
油料光谱仪：测定油中元素浓度
▍颗粒计数：油到底有多"脏"
颗粒计数器按粒径分档统计，再换算成污染度等级，常用体系有 ISO 4406、GB/T 14039-2002 和 NAS 1638。它在在用油分析里最直接的用处，是验证过滤效果与换油验收——刚换的油等级就不达标，问题多半在滤芯或补油。
在线颗粒计数器：连续监测油液清洁度
▍磨粒形貌：颗粒长什么样子
颗粒计数只数个数，不看长相。铁谱把铁磁性颗粒沿磁场梯度沉到谱片上，再放到显微镜下看——正常磨损是细小薄片，切削磨粒像刨花，疲劳剥落大而厚、边缘发亮，执行依据是 SH/T 0573-1993。磨损怎么发生，则是在用油分析里由这一条回答。

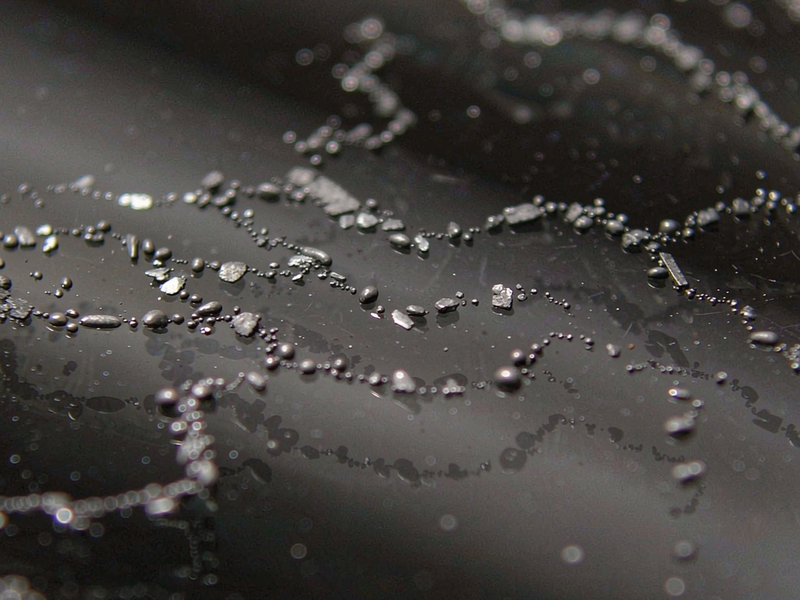

谱片上的磨粒链状沉积（铁谱分析）
▍铁磁性总量与理化指标：补上被漏掉的粗颗粒
铁磁指数仪（常说的 PQ 指数）和铁量仪测铁磁性碎屑总量，对颗粒大小不挑，正好堵上光谱看不见大颗粒的盲区，依据是 ASTM D8120-25、ASTM D8184-18e1。理化另有一组：运动粘度（ASTM D445、ASTM D7279、NB/SH/T 0956-2017）变稠多是氧化、变稀常是燃油稀释；水分和总碱值说明油还剩多少缓冲余量；密度（ASTM D7777-24）抓混油与加错油。这些不新，可在用油分析少了它们，判断就缺一角。
便携式铁磁指数仪：补上光谱的粗颗粒盲区
在用油分析能发现哪些问题
把四条线的结果对到具体问题上，就是在用油分析能查出什么。
| 检测指标 | 可能指向的设备问题 |
| 铁升高，且铁磁性总量同步上升 | 齿轮、缸套、轴承的正常磨损在加剧 |
| 铜、铅同时升高 | 铜合金轴瓦或衬套磨损，多见于润滑不良与过载 |
| 硅、铝同时升高 | 外部粉尘侵入，检查进气、呼吸器与密封 |
| 钠、钾升高并伴随水分升高 | 冷却液渗漏，乙二醇基可按 NB/SH/T 6077-2023 确认 |
| 颗粒污染度等级超限 | 滤芯失效、补油不洁，或系统内部已有剥落 |
| 出现切削状磨粒 | 有硬质颗粒进入摩擦副，正在被拉伤 |
| 粘度持续下降 | 燃油稀释（NB/SH/T 6073-2023）或加错油品 |
| 碱值快速衰减 | 油品氧化加速，剩余寿命不足 |
| 不溶物升高（GB/T 8926-2012） | 氧化产物与积炭增多，油泥风险上升 |
提示：限值判断以设备厂商要求和相应标准的规定为准。单点数值离开油品类型、工况和取样历史，就失去了意义。
如何通过数据变化判断设备状态
单次值只说"现在"，趋势才看得出"接下来"。下面这三种情况，在你日常的在用油分析里最常见。
▍铁磁性总量在涨，光谱却没反应
PQ 指数连涨三个周期，光谱测的铁含量却基本持平，铁磁性总量已涨近一倍（示例）。大颗粒在增加，光谱对粗颗粒不敏感。
这个组合就是线索：该取油样做铁谱看形貌了。切削状还是疲劳片状，决定你该停机检查还是继续观察——做完在用油分析，最忌看到"数值还行"就翻篇。
▍颗粒污染度等级突然跳了一档
液压系统的颗粒计数一下高出正常两档，运行参数正常，5μm 以上颗粒涨得最凶（示例）。新污染源多半在补油、呼吸器或刚换的滤芯。
回头查你的补油记录和滤芯批次，再做一次换油前后的洁净度对比，就能验证。别急着换油，先把来源搞清——这本来就是在用油分析里该做的。
▍粘度降了，铁却正常
粘度比上个周期低一等级，闪点略降，铁和铜基本没动（示例）。这不是磨损，是油被稀释了。
换个角度结论完全不同——这种分辨力，比某个单独数值更值得你在用油分析里留意。
在用油分析对设备维护有什么作用
做一次在用油分析，得到的从来不是某个孤立的数字，而是把割裂的三件事串到一起。
最直接的是换油周期。油还能用就接着用——省下的不只是油钱，还有停机时间和废油处置成本。
更要紧的，是把故障从"事后"挪到"事前"。等振动、温度报警响起来，故障往往已成型，油里的变化早得多。
容易被忽略的一件是分清责任。大修前留一份基线，大修后再测一次做对比，是磨损加剧、装配问题，还是油本身有毛病——数据比争论有用。
常见问题
Q | 在用油分析多久做一次比较合适？
没有统一答案。关键设备按运行小时数取样，新设备或刚大修的要加密到基线建立为止。周期定了别随意改——稳定，趋势才可比。
Q | 新油也需要做在用油分析吗？
需要。新油那一组数据就是整套在用油分析的基线；少了它，后面的"升高"就没了参照物。
Q | 只做元素光谱、不做铁谱，行不行？
能覆盖常规磨损，但漏掉大颗粒。而在用油分析最怕的，恰恰是这种漏检。
Q | 颗粒污染度超标，是不是一定要换油？
不一定。它只说明油"脏"，不等于油"坏"。先弄清来源是滤芯、补油还是内部剥落；多数情况过滤换芯后按 NB/SH/T 6072-2023 复核就能恢复。
Q | 检测数据波动大，是仪器不准吗？
先排查取样。同一点位、同一温度、同一种取样方式，数据才可比。取样方式一变，在用油分析的结论就会跟着飘。
结论
说到底，在用油分析是把油样当成设备的体检报告来读：元素线看谁在磨损，颗粒线看油有多脏，形貌线看磨损怎么发生，理化线看油还剩多少余量。四条线凑齐，你才能赶在故障成型前动手。
书豪仪器（Soohow）的油液检测仪器组合，正是围绕这四条线展开。
准备开始 ：从下一次取样做起——固定取样点、固定时机、一瓶一次，基线立起来后数据自然可比。需要选型或建立检测规程，欢迎联系书豪仪器。
